一、設計方案

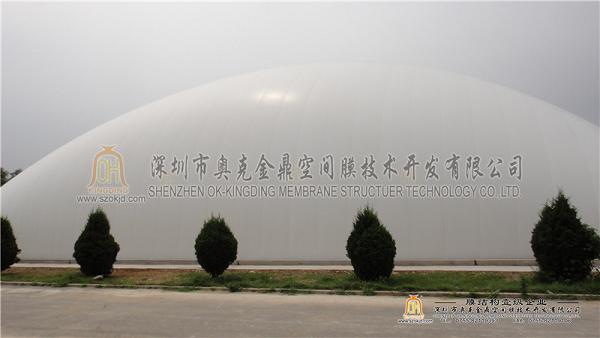

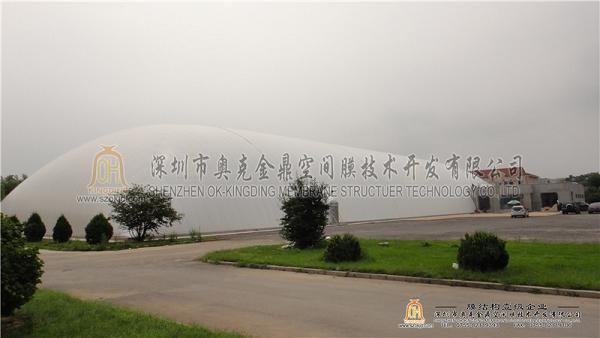

　　充氣膜羽毛球網球館規格(長x寬x高)：40×50×13.5米，球館建筑面積2000平方米。布置一片網球場地、四片羽毛球場地、8片乒乓球場地。場地之間距離7米，用隔斷軟網隔開，場地邊緣距離膜邊大于7.0米，場地大小均適合運動。球館設置了一套旋轉門作為球館的主入口，三套應急門作為緊急出口或應急疏散出口，應急門設計的最大水平距離為25米，滿足規范要求。應急門均配有應急驚慌裝置和應急照明燈，并且均設置于門框明顯位置，在緊急情況下很容易發現應急門所在位置，便于疏散。

　　球館膜材采用白色高強度聚脂纖維建筑膜材，此顏色與周圍建筑物相映襯并互融一體，并具有一定的景觀性。該膜材是一種強度、柔韌性、自潔面性都比較好的膜材。膜材達到B級防火要求。球館采用采用二次漫反射的照明系統，為場館提供了最先進的無眩光、均勻舒適的燈光照明。該照明對場館內運動人員提供舒適的運動環境。

　　采用斜向網狀鋼纜充氣膜：提供設計的最小風速36米/秒(相當于12級臺風)，最大風速67米/秒(相當于16級以上超強臺風);最大可抵抗雪荷載為：250kg/m2.

　　機械單元：集成化設計的機電系統將氣壓補充、新風、溫濕度控制及備用集成一體，設備體積小且效率高。備用單元可以使用天然氣、液化氣或者柴油等當地方便配備的能源，備用單元在停電時會自動啟動，保證充氣膜建筑的正常運行。機械單元其壓力調節范圍 0-1000 Pa,三種控制模式，最大限度保證安全、節能。

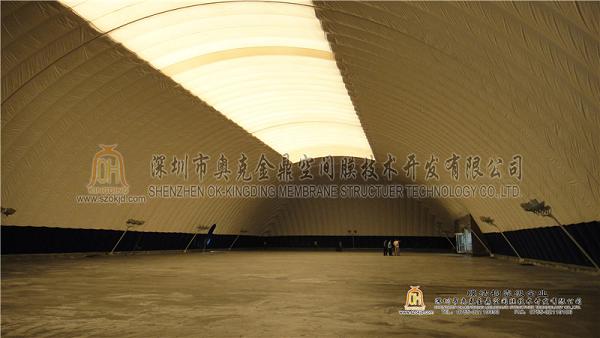

　　獨特照明設計，將光源直射到內膜并形成真正的二次反射照明;提供100%的光照效果;光線均勻、無眩光、不晃眼，沒有黑影及照明死角。人性化設計5種控制模式(比賽、訓練、集會、功能轉換及清潔)，滿足場館不同條件的照明要求。可根據實際需要選擇柱式照明或者吊式照明，并且根據使用照度要求進行精確設計(也可以根據建筑實際情況設置照明系統)。可在館內增補彩色燈光，射向膜材，利用膜的透光效果，使氣膜館的外立面體現寶石般效果，增加觀賞性。


　　二、充氣膜結構特點

　　充氣膜結構是通過機械系統向室內空間充氣，使膜面逐漸膨脹成穩定形態，并承受外部荷載與作用的一種建筑形式。室內外壓力差一般在250帕左右，相當于住宅樓1層到9層大氣壓差，普通人生理上并無感覺。

　　■ 獨特的無梁柱設計：由于是氣壓承載，氣承膜結構內并無梁柱。空間高跨比為1/4——1/2.

　　■ 力學性能：中等強度的PVC膜，其厚度僅0.61mm,但它的拉伸強度相當于鋼材的一半。膜材的彈性膜量較低，這有利于膜材形成復雜的曲面造型。

　　■ 光學性能：膜材料可濾除大部分紫外線，防止內部物品褪色。其對自然光的透射率可達25%,透射光在結構內部產生均勻的漫射光，無陰影，無眩光，具有良好的顯色性。夜晚在周圍環境光和內部照明的共同作用下，膜結構表面發出自然柔和的光輝，令人陶醉。

　　■ 聲學性能：一般膜結構對于低于60hz的低頻幾乎是“透明”的。

　　■ 防火性能：如今廣泛使用的膜材料能很好地滿足對于防火的需求，具有卓越的阻燃和耐高溫性能，達到中國、法國、德國、美國、日本等多國標準。

　　■ 保溫節能：氣承膜結構外圍護是單一材料，不分外墻和屋面，沒有冷橋。外圍護可采用單層膜、雙層膜以及內部加掛保溫層等等。根據不同用途可靈活設計。利用氣承膜結構的高反射率、輕質保溫材料以及全密封結構，氣承膜結構比普通建筑節能70%以上。

　　■ 自潔性能：經過特殊表面處理的pvc膜材具有很好的自潔性能，雨水會在其表面聚成水珠流下，使膜材表面得到自然清洗。

　　■ 室內潔凈空間：由于室內氣壓大于室外氣壓，室外灰塵難以進入室內。在機械系統部分加裝空氣過濾器后，就可以用非常廉價的方式達到高潔凈度要求。

　　■ 現場施工周期：一般短于10天。
